Nr van het verwarmen van streken: | Bovenkant 6 & Bodem 6 | Temperaturen. plaatsende waaier: | De Temperatuur ~320C van Rome |
---|---|---|---|
Temperatuurafwijking op PCB: | ± 1.5C | Startmacht: | Ong. 27KW |
PCB-Transportbandmethode: | Netwerk en Sporen | Netwerkbreedte: | 450 mm |
Hoog licht: | 6 de Terugvloeiingsoven van strekensmt,De Terugvloeiingsoven van 27 kW SMT,27 kW-de Oven van de Transportbandterugvloeiing |
Startmacht 27 kW 6 de Terugvloeiing Oven Conveyor Equipment van Strekensmt
SMT-Materiaalfabrikant Reflow Oven 6 Streken voor de Productielijn
De parameterdatum van terugvloeiingsoven
Model | Rf-600I |
Nr van het Verwarmen van Streken | Bovenkant 6 & Bodem 6 |
Lengte van het Verwarmen van Streken | 2600 MM. |
Temperaturen. Plaatsende Waaier | De Temperatuur ~320C van Rome |
De Precisie van de temperatuurcontrole | ± 1C |
Temperatuurafwijking op PCB | ± 1.5C |
Pijpplaat | Roestvrij staalplaat |
Transportbandhoogte | 900± 20 MM. |
Startmacht | Ong. 27KW |
Max. Breedte van PCB | 50 MM. ~ 400 |
Transportbandrichting | Optie |
PCB-Transportbandmethode | Netwerk en Sporen |
Componentenontruiming | Bovenkant/Bodem de Ontruiming van PCB is 25mm |
Convryorsnelheid | 20-2000MM/min |
Mesh Width | 450 MM. |
Voeding | 380V 50HZ/220V 60HZ |
Afmeting (L*W*H) | 4500*1300*1450 |
Normale bedrijfsvoeringmacht | Ongeveer 5KW |
Nr van het Koelen Streken | 1 |
Gewicht | 1500KG |
Het koelen Methode | Luchtoven: Gedwongen - lucht; Stikstofoven: Waterharder |
SMT-terugvloeiing het solderen het verrichtingsproces wordt in detail geïntroduceerd
1. Aan het begin van productie, moet u antistatische [industrieel elektrische apparatennetwerk -netwerk-cnelc] elektrische handschoenen dragen, zet de gedrukte raad regelmatig op het transmissieketen netwerk, gaat de machine aan hitte en behandeling, en slijtage antistatische handschoenen in om de raad te verhinderen defect te zijn. Na het koelen, plaats de raad in de omzetdoos en scheid hen met karton. Besteed aandacht aan het lassen, die status, de status van de temperatuurvertoning, de status van de kettingstransmissie genezen van de gedrukte raad op elk moment tijdens het werk. Als de noodgevallen zoals het blokkeren worden gevonden, druk de noodremknoop snel, en voer het oplossen van problemen na weg het sluiten en het aandrijven uit.
2. Terugvloeiing het solderen parameter het plaatsen
(1) klik het „Parameter het Plaatsen“ menu op het belangrijkste vensterscherm, en selecteer het „het Werk Parameter Plaatsende“ bevel in de pop-upitemvervolgkeuzelijst. Het werkende parameter het plaatsen dialoogvenster verschijnt. Reeks „temperatuur het plaatsen“, „bovengrens“, „ondergrens“ en „snelheid die“ zonodig plaatsen.
(2) klik „O.K.“ dichtknopen aan vertoning „gelieve te bevestigen of de gegevens“ correct zijn, klikken „ja“ dichtknopen om naar het belangrijkste venster te terugkeren.
(3) controleer of de temperatuur en snelheids plaatsende die waarden in het belangrijkste venster worden getoond de inputwaarden zijn.
(4) sparen het terugvloeiings solderende parameter het plaatsen dossier.
①Selecteer de „sparen“ bevel in „Dossier“ vervolgkeuzelijst om het dialoogvenster „Opslaan als“ te tonen.
②Klik de schuifbalk met de muis om de plaats en het bestandstype te selecteren om het dossier, zoals het dossier van de temperatuurparameter op te slaan.
③Ga het dossier in - naam van het dossier dat, zoals SG1 (soldeerseldeeg 1) moet worden opgeslagen, TBJ1 (stickerlijm 1).
④Klik „sparen“ knoop in het dialoogvenster.

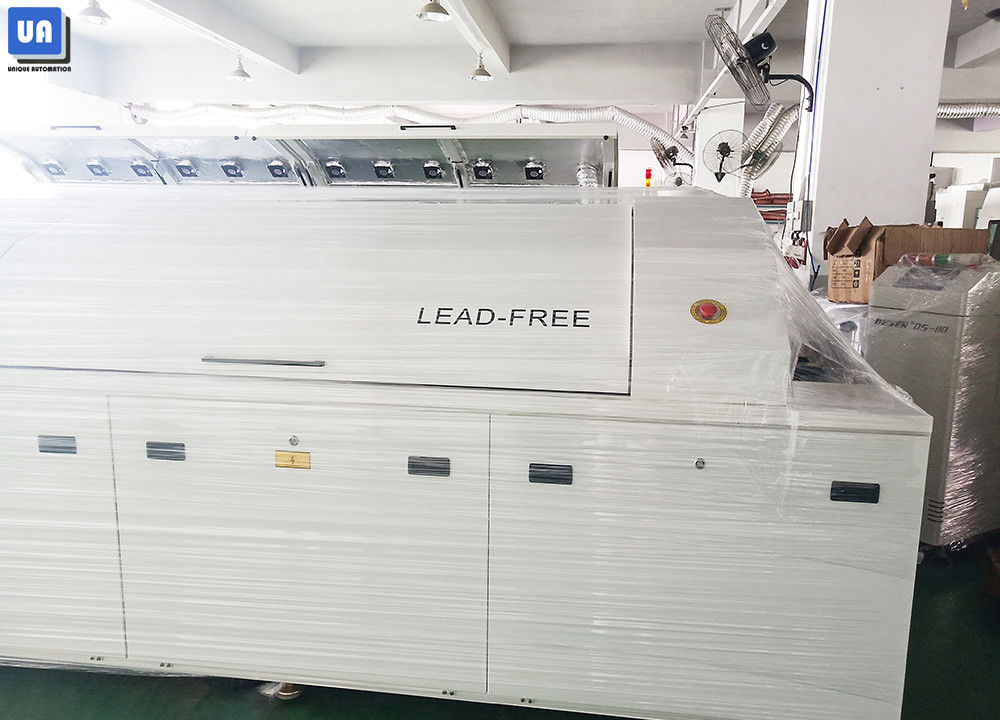

Beeld van onze rf-600I Terugvloeiingsoven
